Плата защиты литий-ионных аккумуляторов HX-2S-D01

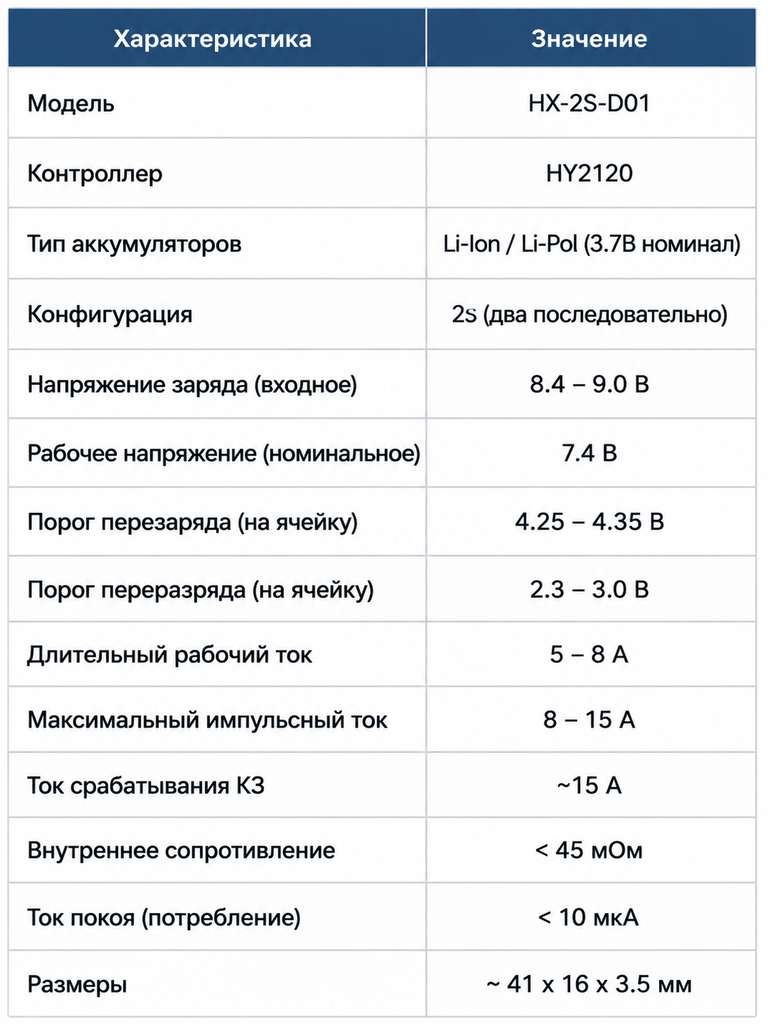

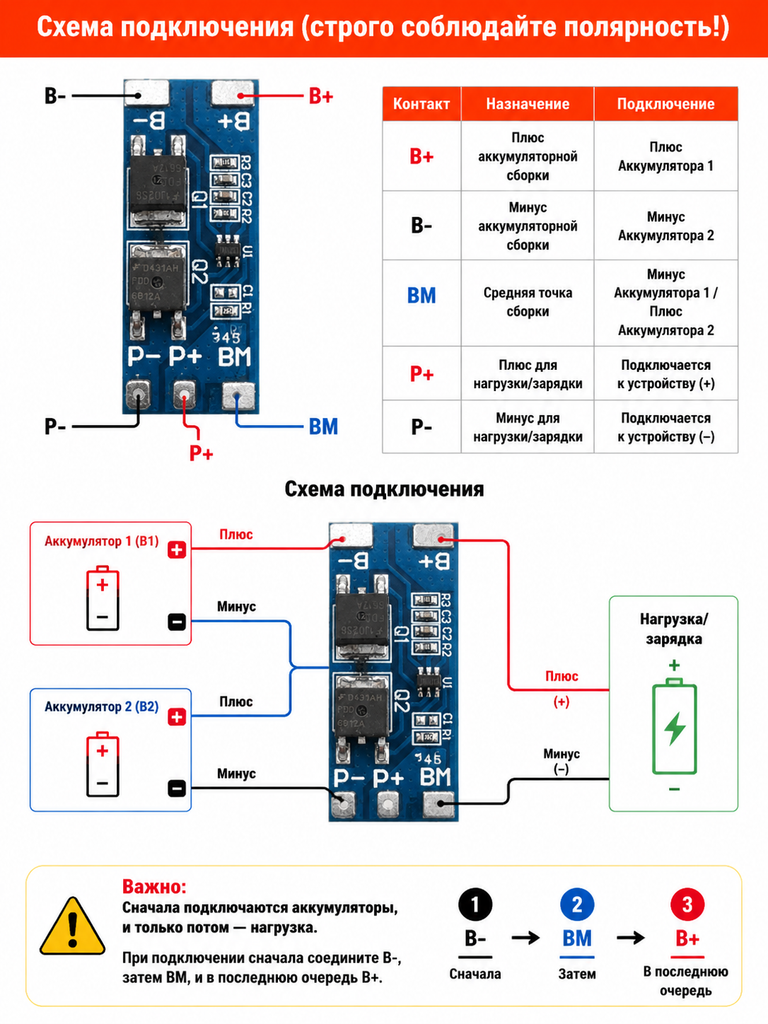

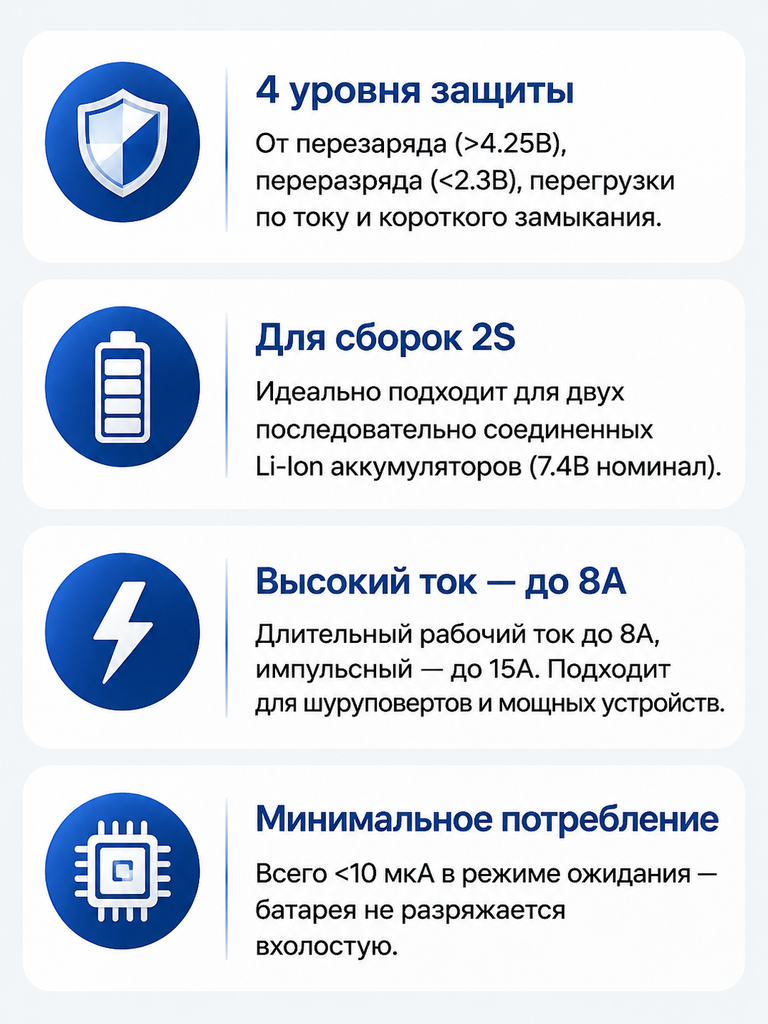

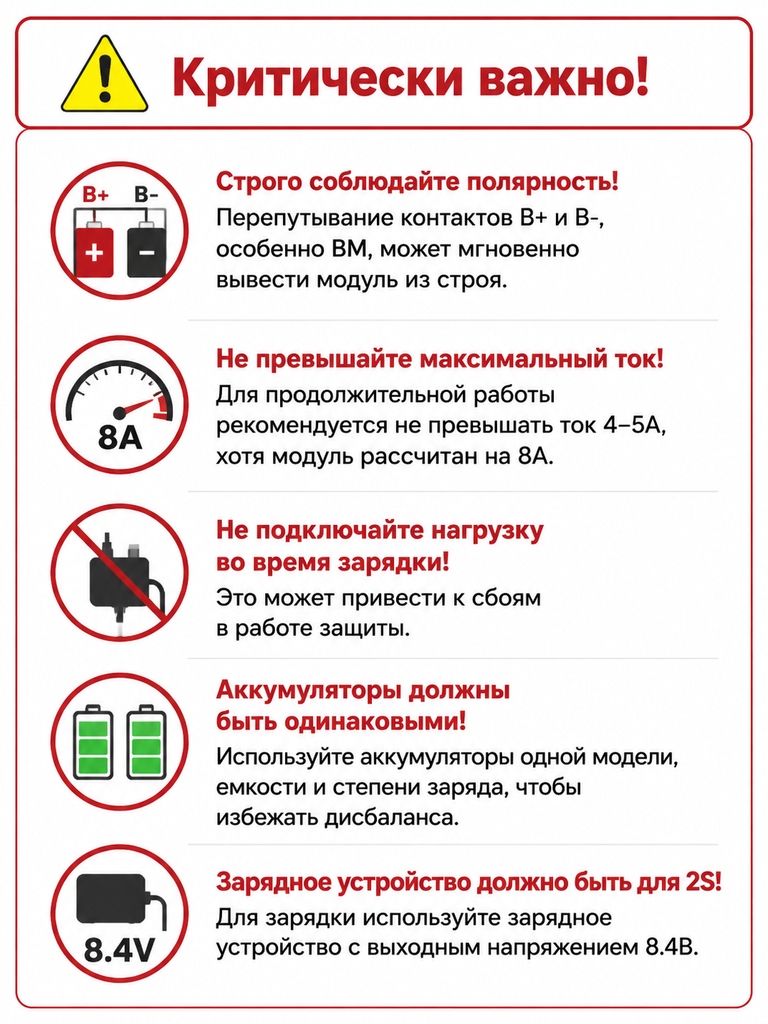

Плата построена на специализированном контроллере HY2120 и идеально подходит для модернизации электроинструмента, создания аккумуляторных сборок для робототехники или питания различных портативных устройств. ⚙️ Принцип работы и ключевые функции BMS-плата HX-2S-D01 выполняет роль "сторожа" для вашей аккумуляторной батареи. Она контролирует напряжение на каждом из двух аккумуляторов и ток в цепи, обеспечивая защиту от четырех основных опасностей: Защита от перезаряда (Overcharge Protection): Прекращает зарядку, когда напряжение на любом из аккумуляторов достигает критического уровня (4.25–4.35 В). Это предотвращает перегрев и повреждение батареи. Защита от переразряда (Over-discharge Protection): Отключает нагрузку, когда напряжение на любом аккумуляторе падает ниже допустимого минимума (2.3–3.0 В). Это спасает аккумулятор от глубокого разряда, который необратимо сокращает его срок службы. Защита от перегрузки по току (Overcurrent Protection): Ограничивает максимальный ток, который может отдавать батарея, предотвращая перегрев платы и проводов. Защита от короткого замыкания (Short Circuit Protection): Мгновенно отключает батарею при коротком замыкании в нагрузке, что является критически важной функцией безопасности. ⚙️ Технические характеристики Ниже приведены обобщенные параметры для модуля HX-2S-D01. Данные могут незначительно отличаться в зависимости от производителя и партии. Модель HX-2S-D01 Тип аккумуляторов Li-Ion / Li-Pol (3.7В номинал) Конфигурация 2S (два последовательно) Контроллер HY2120 Напряжение заряда (входное) 8.4 – 9.0 В Рабочее напряжение (номинальное) 7.4 В Порог перезаряда (на ячейку) 4.25 – 4.35 В Порог переразряда (на ячейку) 2.3 – 3.0 В Длительный рабочий ток 5 – 8 А Максимальный импульсный ток 8 – 15 А Ток срабатывания КЗ ~15 А Внутреннее сопротивление < 45 мОм Ток покоя (потребление) < 10 мкА Размеры платы ~41 x 16 x 3.5 мм Рабочая температура -40°C … +50°C Важно: Для безопасной работы рекомендуется использовать модуль на 50% от его максимальной мощности. 📟 Схема подключения и распиновка Модуль имеет 5 основных контактов для подключения. Соблюдение правильной последовательности и полярности является обязательным. ОбозначениеНазначение и подключениеB+Подключение к плюсу аккумуляторной сборки. (Плюс первого аккумулятора)B-Подключение к минусу аккумуляторной сборки. (Минус второго аккумулятора)BMПодключение к средней точке сборки. (Точка соединения минуса первого и плюса второго аккумулятора)P+Плюсовая клемма для подключения нагрузки или зарядного устройства.P-Минусовая клемма для подключения нагрузки или зарядного устройства. 📝 Схема подключения аккумуляторов Подключите два аккумулятора последовательно, строго соблюдая полярность: Аккумулятор 1 (B1): Его плюс подключается к B+ на плате. Его минус подключается к BM на плате. Аккумулятор 2 (B2): Его плюс подключается к BM на плате. Его минус подключается к B- на плате. После соединения аккумуляторов, к клеммам P+ и P- подключается ваше устройство (нагрузка) или зарядное устройство. 🏠 Области применения Модернизация электроинструмента: Переделка старых шуруповертов и дрелей с никель-кадмиевых (Ni-Cd) на современные литиевые аккумуляторы. Сборка аккумуляторных батарей: Создание надежных батарейных блоков для робототехники, портативных колонок, фонарей и других устройств. Защита ценных аккумуляторов: Обеспечение безопасности и продление срока службы дорогих аккумуляторов 18650 и им подобных. ⚠️ Важные меры предосторожности Соблюдайте полярность! Неправильное подключение аккумуляторов к плате (особенно перепутывание B+ и B-) может мгновенно вывести модуль из строя. Не подключайте нагрузку во время зарядки: Это может привести к сбоям в работе защиты и повреждению аккумуляторов. Следите за током: Не превышайте максимальный длительный рабочий ток (5-8 А). Для продолжительной работы лучше ограничиться током в 3-4 А. Используйте качественное зарядное устройство: Для зарядки сборки 2S необходимо зарядное устройство с выходным напряжением 8.4 В и соответствующей защитой.
