MH-M38 Bluetooth 5.0 Аудио приемник беспроводной модуль для DIY доработки аудиосистем

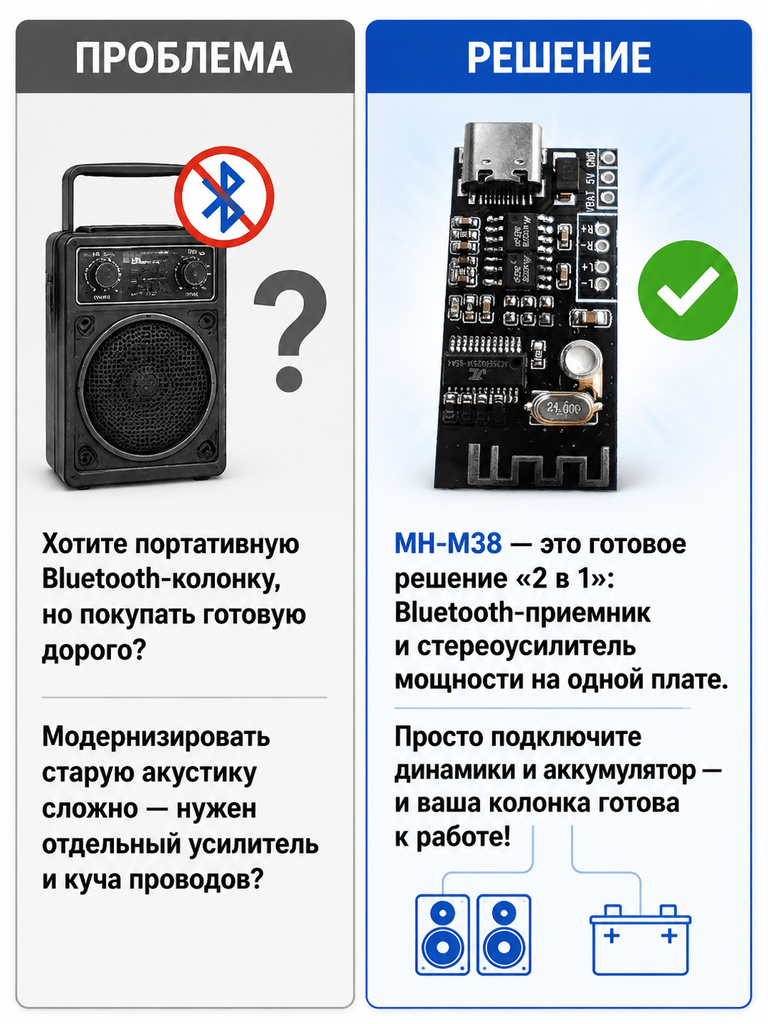

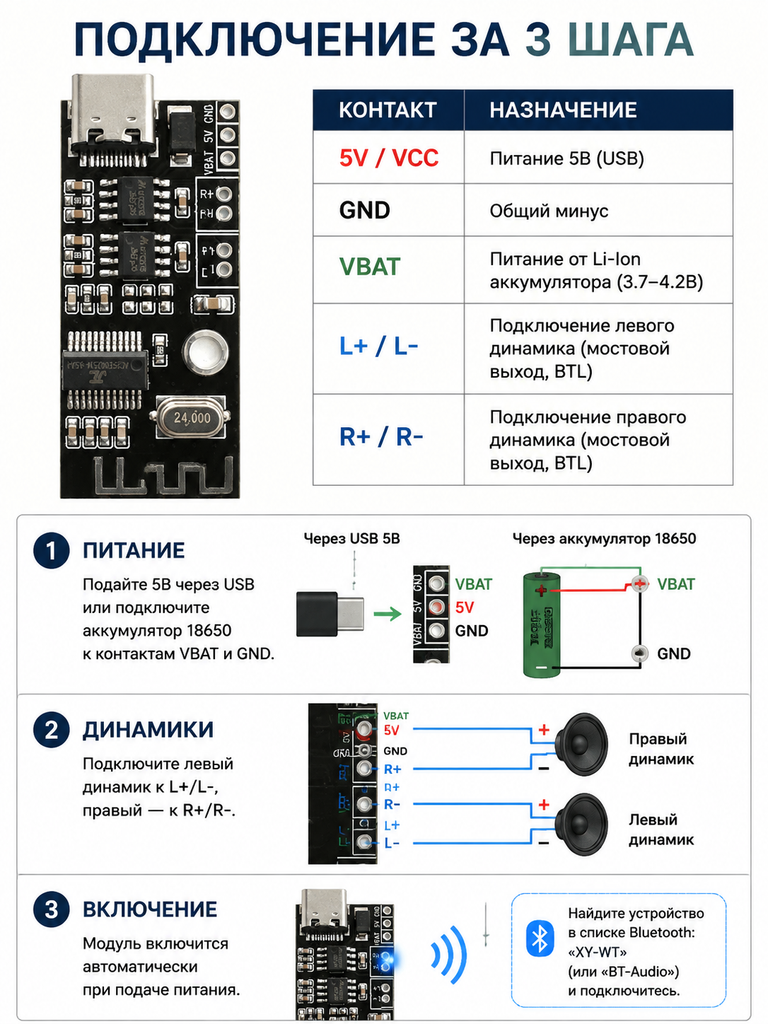

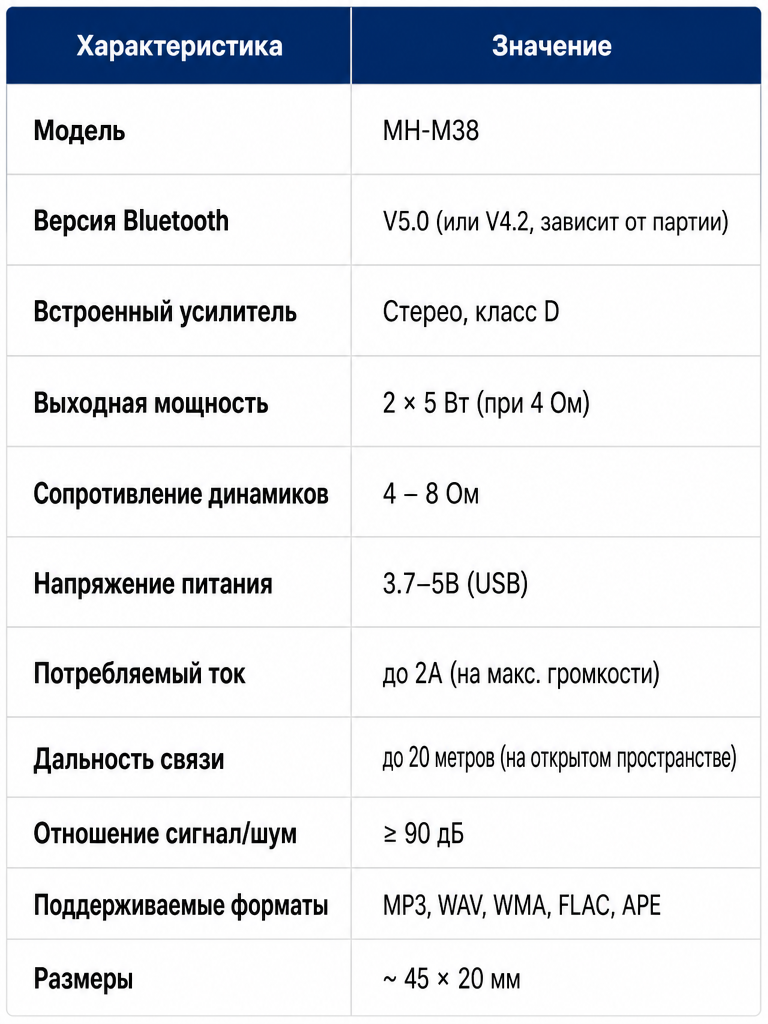

Модуль блютуз MH-M38 с усилителем — просто добавьте питание и динамики. ⚙️ Технические характеристики МодельMH-M38 Версия BluetoothV4.2 или V5.0 (зависит от партии) Встроенный усилитель Стерео, класс D Выходная мощность 2 х 5 Вт (на нагрузку 4 Ом) Сопротивление динамиков 4 – 8 Ом Напряжение питания 3.7В – 5В (через USB) или 3.7В – 24В (через контакты) Потребляемый ток До 2А (при максимальной нагрузке) Дальность связи 15 – 20 метров (на открытом пространстве) Отношение сигнал/шум ≥ 90 дБ Коэф. гармоник (THD) ≤ -70 дБ Поддерживаемые форматы WAV, WMA, FLAC, APE, MP3 Размеры ~ 45 x 20 мм ✨ Ключевые особенности Встроенный усилитель 2 х 5 Вт: Главное отличие от MH-M18. Модуль может напрямую управлять динамиками, что упрощает создание портативных колонок. Поддержка аудио без потерь: Декодирует популярные форматы высокого качества, включая FLAC и APE. Широкий диапазон питающих напряжений: Может работать как от стандартного 5В через Micro-USB или Type-C, так и от 3.7В литиевого аккумулятора или даже от источника до 24В. Режим USB-звуковой карты: При подключении к компьютеру по USB, модуль распознается как внешняя звуковая карта, позволяя воспроизводить звук через подключенные динамики. Автоматическое переподключение: Модуль запоминает последнее сопряженное устройство и подключается к нему автоматически. Светодиодная индикация: Синий светодиод наглядно показывает состояние: быстрый мигающий — поиск устройства, медленно мигающий — воспроизведение, постоянное свечение — подключено. 📟 Распиновка и подключение Модуль имеет несколько контактных площадок для подключения питания, динамиков и управления. ОбозначениеНазначение5V / VCCВход питания 5В (например, от USB-зарядки).GNDОбщий "минус" питания.VBATВход для подключения литиевого аккумулятора (3.7В – 4.2В).L+ / L-Выход на левый динамик (мощностной, "BTL").R+ / R-Выход на правый динамик (мощностной, "BTL"). Выход на наушники или внешний усилитель. 🔌 Схема подключения Питание: Способ 1: Подайте напряжение 5В через разъем Micro-USB или Type-C. Способ 2: Подключите литиевый аккумулятор (3.7В – 4.2В) к контактам VBAT и GND. Подключение динамиков: Подключите левый динамик к контактам L+ и L-. Подключите правый динамик к контактам R+ и R-. Важно: Выходы являются мостовыми (BTL). Не соединяйте минусовые выводы динамиков (L- и R-) вместе! Это может привести к повреждению усилителя. 🏠 Области применения Создание портативной Bluetooth-колонки: Идеальный модуль для сборки мощной и компактной колонки своими руками. Модернизация старой акустики: Превратите обычные проводные колонки в современные Bluetooth-устройства. DIY-проекты: Используйте как источник звука и усиления в робототехнике, "умном" доме и других проектах. ⚠️ Важные замечания Выходы BTL: Помните, что это мощностные выходы для динамиков. Не подключайте их к линейному входу (AUX) другого устройства. Защита аккумулятора: Модуль не имеет встроенной защиты литиевого аккумулятора от глубокого разряда. Для питания от батареи настоятельно рекомендуется использовать аккумуляторы со встроенной платой защиты (BMS) или добавить её в схему. Источник питания: При работе на максимальной громкости модуль потребляет до 2А. Убедитесь, что ваш источник питания (USB-зарядка или аккумулятор) способен обеспечить такой ток.
